Diagrama: vistas isométricas e axonométricas com 5 estilos

Gere diagramas conceituais do seu projeto (do isométrico técnico em P&B à maquete física em madeira balsa) a partir de uma captura da viewport.

A ferramenta Diagrama transforma uma vista isométrica do seu modelo, ou um render pronto, em diagramas conceituais com linguagem de escritório de arquitetura: linha técnica, projeto em destaque, aquarela ou foto de maquete física. Ótima para concursos, pranchas de apresentação e redes sociais. Cada diagrama custa 3 créditos e fica pronto em menos de um minuto.

Capturando a base

1. 1
   Vista isométrica

   Posicione a câmera em um ângulo isométrico (Câmera → Vistas Padrão → Iso, ou ajuste manual).

2. 2
   Projeção Paralela

   Ative Câmera → Projeção Paralela para o efeito axonométrico correto, sem fuga.

3. 3
   Capture ou carregue

   Use Capturar Cena Atual, ou carregue uma imagem do computador. Um render de fachada pronto também serve.

4. 4
   Escolha o contexto e o estilo, e gere

   Veja os estilos abaixo. São 3 créditos.

Os 5 estilos

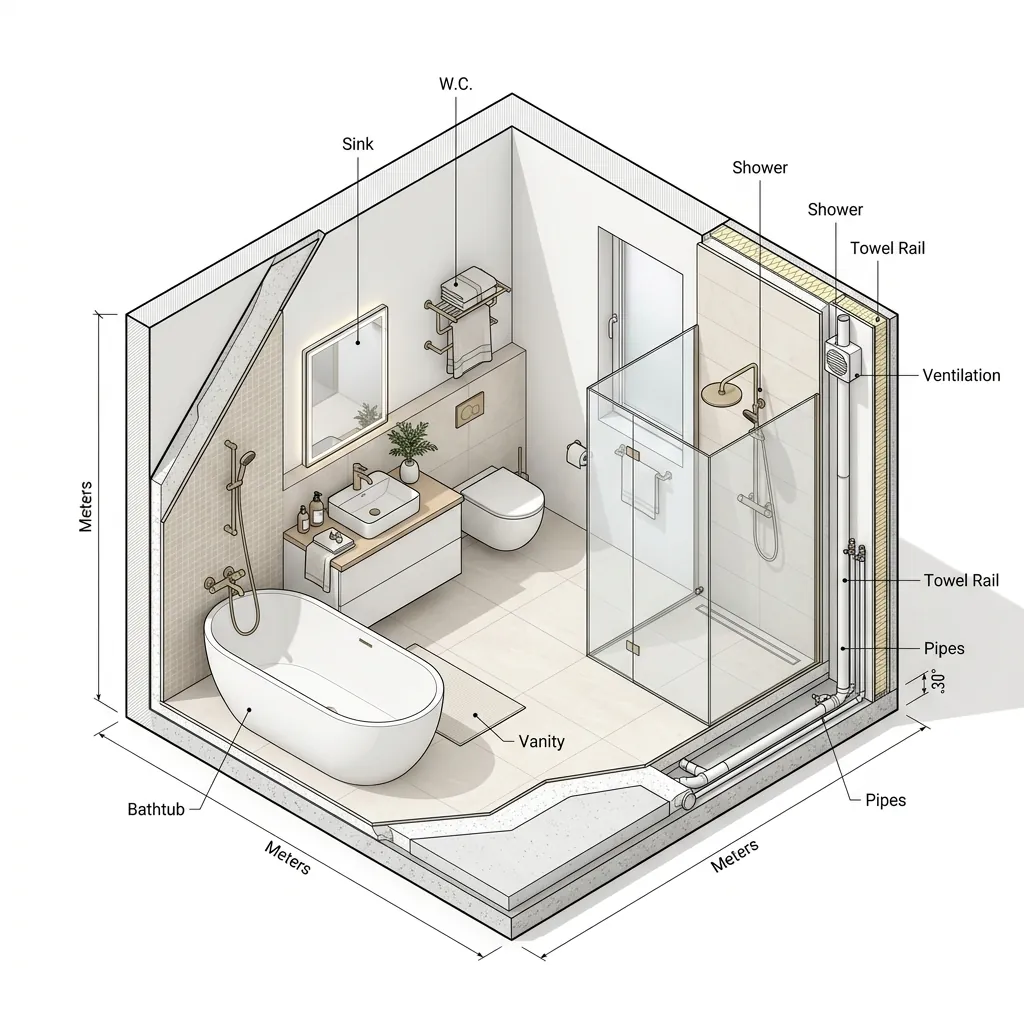

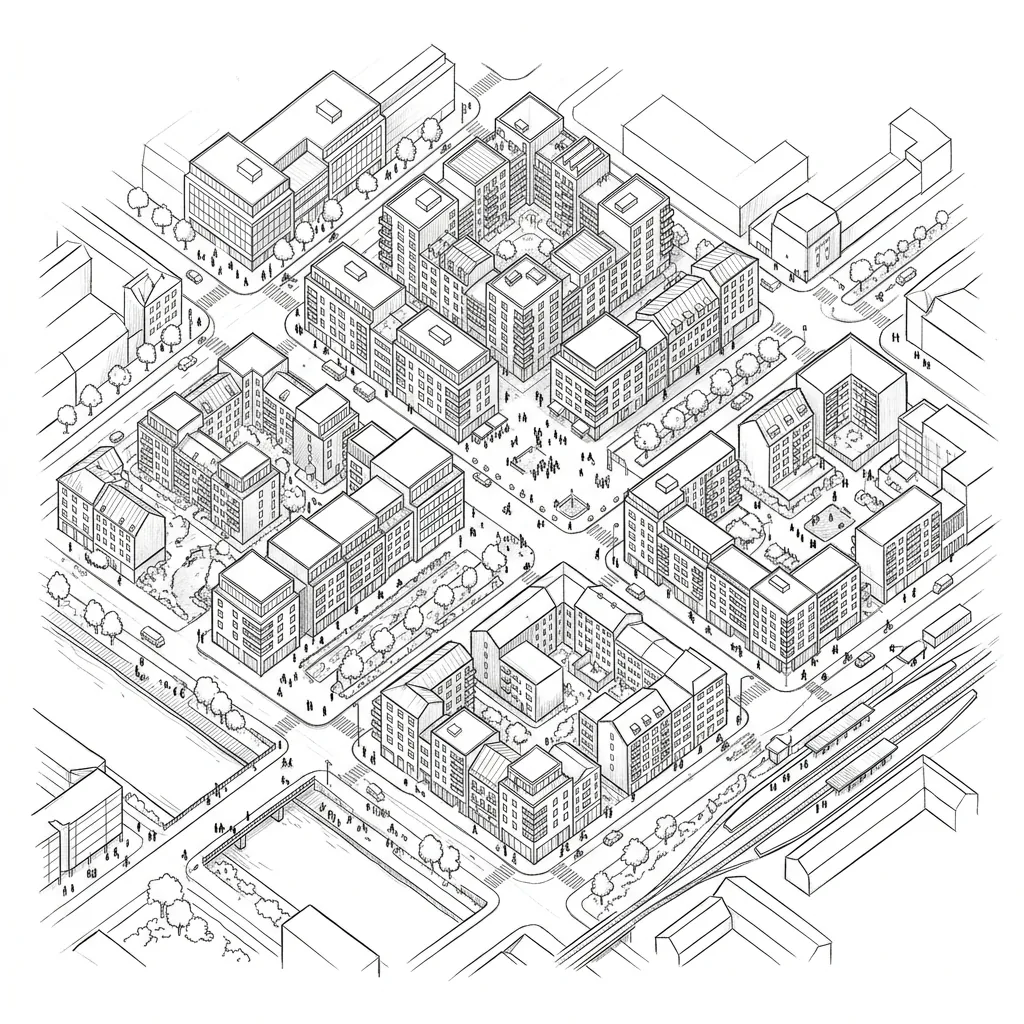

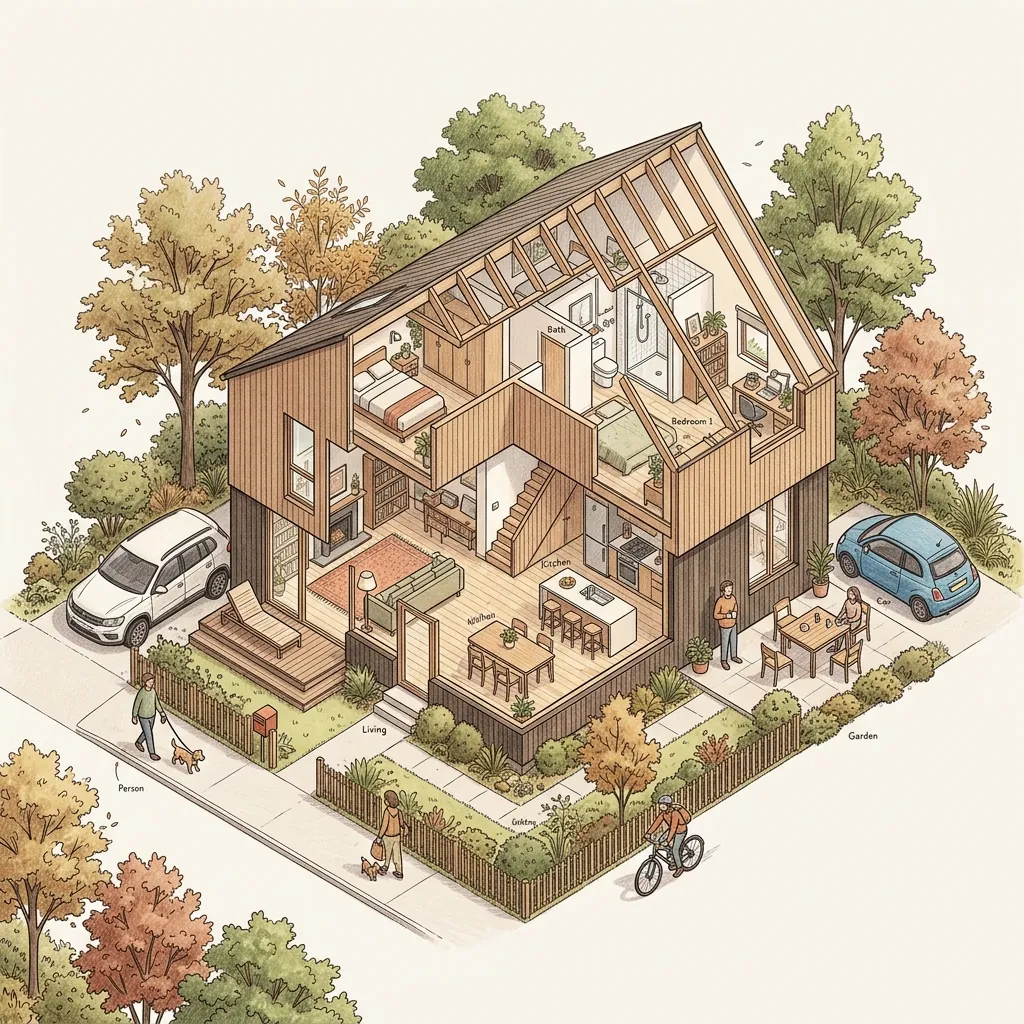

Primeiro escolha o contexto. Em Exterior, com entorno, são quatro estilos: Isométrico Técnico, Diagrama com Destaque, Colorido com Contexto e Maquete Física. Em Interiores, com o ambiente isolado, o estilo é o Axonométrico.

Para o diagrama sair bom

• Projeção Paralela. É o que dá o efeito axonométrico correto, sem pontos de fuga.
• Tela limpa. Esconda eixos, cotas e objetos de referência antes de capturar: o que estiver na tela entra no diagrama.

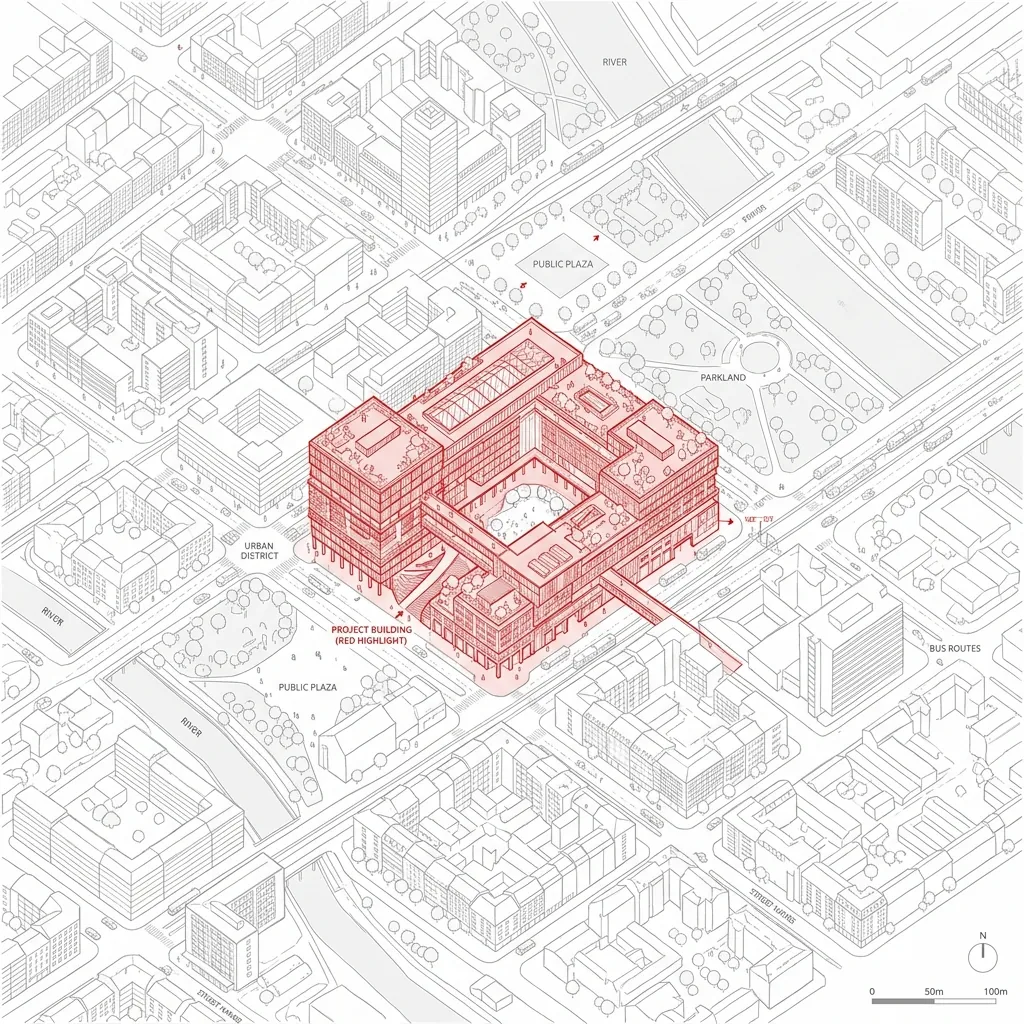

• Com Destaque para concursos e posts. O olho vai direto para o projeto, e o entorno em cinza dá contexto sem competir.

Se o resultado não sair como esperado

• Volumetria diferente do modelo: confira se a captura foi feita em Projeção Paralela e com o projeto inteiro visível, e gere de novo.
• Não gostou do resultado: gere de novo, porque cada geração sai diferente, ou experimente outro estilo.

Perguntas rápidas

• Posso usar um render como base? Sim, a captura do SketchUp ou um render pronto.
• Dá para escrever o que eu quero? Não. O Diagrama não tem campo de texto: o resultado vem do contexto e do estilo escolhidos.
• Quanto tempo leva? Menos de um minuto.
